System zarządzania bateriami litowymi 3S 4A/5A

Informacje dotyczące produktu

Główne funkcje poszczególnych pinów do ochrony IC:

VDD Służy jako pozytywne zasilanie układu IC ochrony.

Funkcja VSS jako ujemne źródło zasilania w układzie IC ochrony.

V- Działa jako terminal wykrywania przepływu prądu i zwarcia w układzie IC ochrony.

Dout oznacza terminal ochrony rozładowania, Cout oznacza terminal ochrony ładowania.

Proces pracy Rady Ochronnej

B+ i B- są odpowiednio podłączone do pozytywnych i negatywnych końcówek ogniw akumulatora.

są odpowiednio pozytywnymi i ujemnymi końcami wyjściowymi płyty zabezpieczającej.

Port NTC musi działać w połączeniu z MCU, aby chronić baterię

Czasami port ten jest oznaczony jako ID i jest wykorzystywany do identyfikacji portu baterii.

Krótkie wprowadzenie produktu

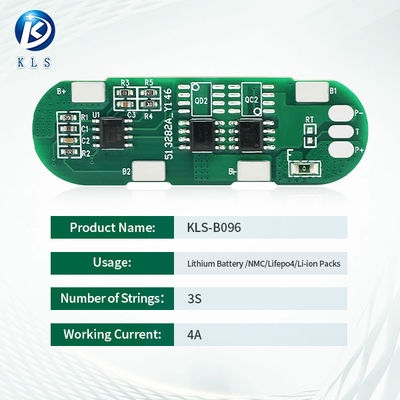

System zarządzania bateriami litowymi B096: idealny do ładowania i rozładowywania 3-seryjnych ternaryjnych baterii litowych

Wykorzystuje design interfejsu o tym samym porcie, obsługuje maksymalny prąd roboczy 5A MAX.

Konfiguracje dla dodatkowych funkcji.

Opis produktu

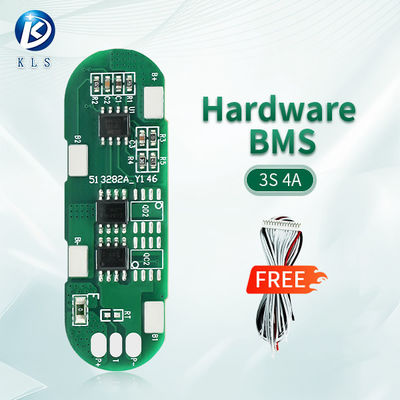

Wyświetlanie rzeczywistych obrazów produktu.

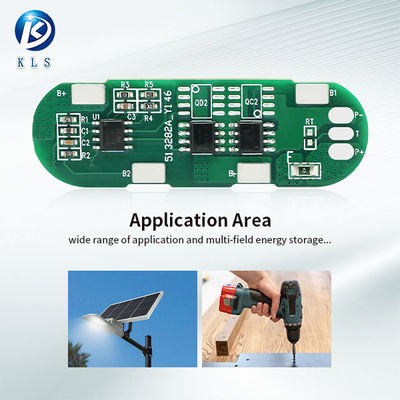

Płyty ochronne baterii litowej: Idealne do ochrony akumulatorów i urządzeń elektrycznych oraz lamp słonecznych.

Ma stabilną wydajność, niezawodną jakość i wyjątkową trwałość.

W celu zapewnienia stabilności procesora, wybierane są wysokiej wydajności układy chipowe, tranzystory MOS i inne wysokiej jakości komponenty.

funkcjonowanie układu obwodowego.

Ta płyta zabezpieczająca jest wyposażona w funkcję szybkiego reagowania, która może skutecznie chronić baterię.

Środki ostrożności dotyczące okablowania:

1Instalacja płyty ochronnej wymaga pewnego poziomu wiedzy technicznej w dziedzinie elektroniki.

2. Podczas procesu okablowania, początkowo podłączyć B-przewód w miejscu pad lutowania do całego

Należy połączyć przewód B z krótkim i grubym drutem.

Następnie najpierw złożyć przewodowy złącze do akumulatora, a następnie włożyć tablicę ochronną.

3Połączenie między końcem akumulatora B- a końcem tablicy ochronnej B- musi być krótkie i grube.

Niezastosowanie się do tego może prowadzić do przedwczesnego ładowania i rozładowania deski ochronnej oraz do późniejszych usterek.

4. Podczas okablowania P+/P-, konieczne jest użycie grubych przewodów. Nadmiernie cienkie i długie przewody mogą spowodować spalanie deski!

FQA:

• Oferujemy wysoce wydajne usługi posprzedażowe, wspierane przez ponad 10 lat solidnego wsparcia technicznego.
• Nasze produkty otrzymały certyfikaty FCC, CE, ROHS i inne międzynarodowe standardy.
• Zapraszamy do odwiedzenia naszej fabryki i procesu produkcji.

• Koncentrujemy się przede wszystkim na systemach zarządzania bateriami w dziedzinie baterii zasilania, akumulatorów magazynowania energii i baterii użytkowych.
• Głównie ma zastosowanie do akumulatorów LFP, Li-ino i LTO.

• Jeśli normalne napięcie akumulatora wynosi 3,2 V, to jest to akumulator LiFePo4.
• Jeśli normalne napięcie akumulatora wynosi 3,6 lub 3,7 V, akumulator jest akumulatorem lito-jonowym lub Lto.

• Nasza minimalna ilość zamówienia wynosi 1 sztukę, a dostosowanie ODM jest dostępne.
• Istniejące próbki mogą zostać dostarczone w ciągu 1 - 3 dni, natomiast zamówione próbki zostaną dostarczone w ciągu 3 - 10 dni.

• W przypadku zwykłych produktów dostępne są instruktaże wideo.

• Akceptujemy przelew bankowy i płatność gotówkową, z możliwością negocjacji wszystkich opcji.

• Wszystkie nasze produkty są poddawane 100% profesjonalnym testom laboratoryjnym, wraz z wielokrotnymi testami starzenia.
• Uzyskaliśmy certyfikaty FCC, CE, ROHS i inne międzynarodowe certyfikaty.
• Zapewniamy 3-letnią usługę gwarancyjną po sprzedaży. Darmowe części zamienne są dostępne w ciągu 3 lat.

• W zależności od napięcia i prądu, które pasują do Twojej baterii, możesz skonsultować się z naszą obsługą klienta, a my wyposażymy Cię w najbardziej odpowiedni system zarządzania baterią.

• /Oferujemy 24 godziny na dobę /usługi online.
• Możesz również skontaktować się z nami za pośrednictwem poczty elektronicznej, WhatsApp, WeChat itp.

  Zaznaczono:Jesteśmy producentem źródłowym. Nasza własna marka "KLS" wyróżnia się. Jeśli masz zamówienie hurtowe, możemy zaoferować bardzo Proszę nie wahaj się skontaktować z nami.
